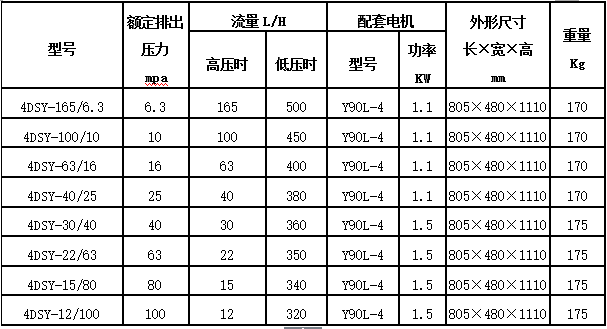

楷陽4DSY型電動系列試壓泵產品主要型號性能參數如下：

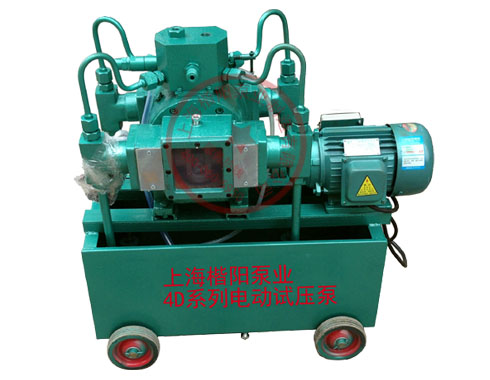

上海楷陽4DSY型電動試壓泵是按照水壓試驗要求而特殊設計，楷陽電動試壓泵型號齊全，請根據實際需求選購。由于本泵動力部分是由四個柱塞缸形成，所以又名四缸電動試壓泵。在試壓的初始階段（四缺工作）水泵可以迅速充液和升壓，具有較大的流量，以縮短試驗時間。當壓力超過1.6Mpa(此壓力可以調低)后，為使試壓過程能較平穩而緩慢地進行。則水泵流量自動減小，所以本水泵在高、低壓時具有兩種流量并能自動變換。凡在額定排出壓力以下，可進行任意數值的水壓試驗。
上海楷陽4DSY型電動系列試壓泵的安裝與使用方法：
1．開箱后的安裝
水泵開箱后，應裝上滾輪和壓力表。將四只滾輪套在輪軸上（墊圈在滾輪兩側）穿好開口鎖。壓力表擰入上端壓力表接頭螺母上，使表面朝向便于觀察的方向。
自集水器的工作接頭至被試器件接好管路和電源線后,即可投入運行。
2．使用方法
（1）使用前的準備：
（1）使用前的準備：a、傳動箱內加適量潤滑油，以看到玻璃窗底部高度一公分以內為準（潤滑油為黑色齒輪油），切勿超過此標準。
b、楷陽出廠的四缸電動試壓泵產品，減速箱內均已加好機械油。前期使用時不用加油，僅維護時更換即可。換油時，減速箱內加30機械油（GB443-64），也可加入齒輪油(加油量大概在0.78KG左右）。
c、水箱內加滿潔凈的試壓用介質。液位以不超過液面計上端為宜，并應注意隨時補充。試壓用介質為水或粘度和水相近的油品，其溫度應在5℃～60℃并宜略高于環境氣溫。
d、壓力表的量程不應低于試驗壓力的1.5倍，如本泵配帶之壓力表量程太大時，請另配合適的壓力表。
e、被試器件中應預先放盡空氣，充滿工作介質，以縮短試壓時間。
f、開啟放水閥，按下點動按鈕，開泵空截試車，若無異常響聲及阻滯現象，即可關閉放水閥，啟動本泵試壓。
（2）使用中注意事項: 接至泵的電源應裝有熔斷器，接線時必須使電源可靠接地，以策安全。
a、減速箱中油溫不應超過80℃。
b、工作中如發現泵或其它部分有明顯滲漏現象，應停機卸壓進行檢修。
c、當水泵的排出壓力達到或接近試驗壓力時，應先停機，再點加壓，此時截止閥自動關斷泵與被試系統并保壓。
d、安全閥不能當作溢流閥使用，不能調高，也不宜調低，試壓時如欲保持固定的某一試驗壓力時，建議在管路上另裝溢流閥。
e、在對低壓器件（Pg≤1.6Mpa）進行試壓時，可將液控閥的動作壓
力適當調低；卸下液控閥下面的蓋形螺母，擰松鎖緊螺母、再適當
擰松調整螺釘以放松彈簧，即可使其動作壓力降低。
注意：液控閥的動作壓力不能高于1.6Mpa。
f、如被器件的容積很小，升壓太快時，可將液控閥的動作壓力調低，則試壓時僅由用高壓水缸工作，可使升壓速度降低（當試驗壓力稍高于1.6Mpa）。若仍嫌升壓太快，應將多個被試器件聯接在一起試壓，或另選流量更小的泵。
上海楷陽4DSY型電動系列試壓泵的維護與保養：
1． 水泵外表，減速箱和傳動箱內的潤滑，及水箱中的試壓介質必須保持清潔，不允許有污物或其它雜物。
2．水泵第一次用的潤滑油工作56小時后應當更換，以后每工作500小時左右更換一次。
3． 長期停用的水泵，應經防腐處理，先把試壓介質排凈，并抽灌一次防銹油或防銹水。未涂漆的另件外表應涂機油防銹。
4． 經常注意水泵的蝸桿蝸輪副的軸向間隙，蝸桿為0.04—0.07,蝸輪為0.05—0.10,如不符合此值，需調整通悶蓋或側蓋紙墊。
5． 在環境溫度0℃以下使用，工作介質為水時應添加防凍劑，建議采用變性酒精為防凍劑，配比列于表1。
整臺裝在水箱上，水箱蓋兼作底座，水箱下有滾輪。使水泵能靈活移動。電動機與減速箱一起裝在水箱蓋上，籍撓性爪型聯軸器相連接，減速箱系蝸桿蝸輪傳動，速比為3：41。
蝸輪軸兩端有互成180度的偏心軸,通過兩側傳動箱內的滑塊與十字頭機構,將旋轉運動轉變為往復直線運動.傳動箱兩端各裝有高、低壓水缸。十字頭上所裝的柱塞在水缸內往復運動。實現水泵的交替吸入和吐出過程。
在柱塞往復作用下，四只水缸內的工作容積不斷發生變化，當柱塞為吸入行程時，隨水缸內工作容積的增大。造成缸內真空，水箱內的工作介質在大氣壓力的作用下。通過濾網進水管及進水閥進進入水缸內。當柱塞為吐出行程時進水閥關閉，出水閥被頂開，工作介質經過出水管匯集于集水器。然后輸送到被試器件內，直至達到所需的試驗壓力，實現試壓的目的。
集水器是水泵的控制樞紐，除匯集工作介質外，還能起到控制，測量和保護作用。集水器內設有止回閥，截止閥，安全閥，放水閥及連接輸出接管的工作接頭，并裝有壓力表，止回閥可以將高、低壓缸間的通道截斷，使兩只低壓水缸互通以后與高壓缸隔離。截止閥是泵與被試器件間的總控制閥，當被試器件內的壓力升到試驗壓力時，即應停機，此時，泵與被試器件自動切斷保壓,然后進行檢驗。試壓完畢后，開啟放水閥卸荷，將工作介質放回水箱內。安全閥是本泵液力端的過截保護裝置，當泵的排出壓力達到安全閥的開啟壓力時，即能排放工作介質，使泵不致過截。
集水器上裝有壓力表，當被試器件達到試驗壓力，停機關閉截止閥后，壓力表扔指示試驗壓力。
